Em resposta às deficiências da tecnologia existente, este modelo de utilidade fornece um eixo de inflação com resistência uniforme, o que permite que o bloco de suporte de elevação resista rapidamente à resistência e possua uma estrutura simples para expansão uniforme.

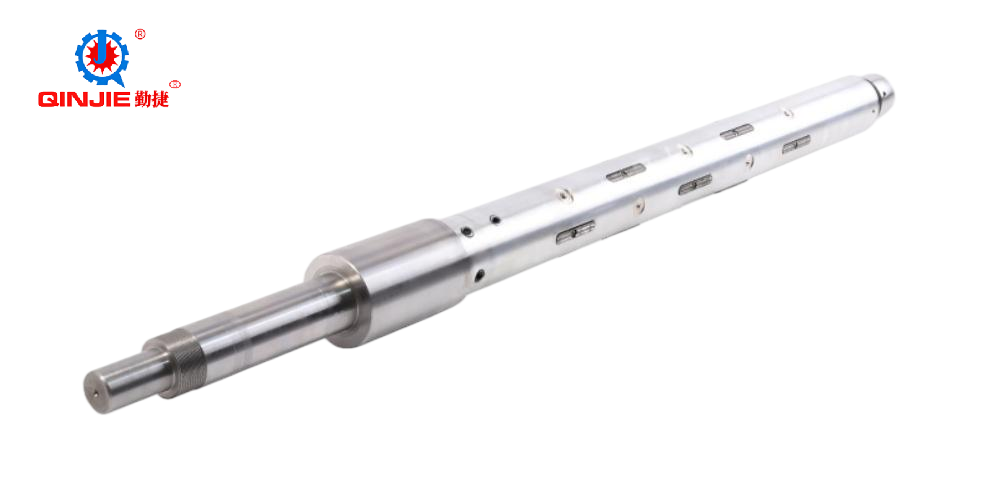

Para atingir os objetivos acima, o presente modelo de utilidade fornece a seguinte solução técnica: um eixo de inflação de expansão uniforme, compreendendo um corpo de eixo e um eixo giratório disposto em ambas as extremidades do corpo do eixo na direção axial. A superfície periférica externa do corpo do eixo é dotada de diversas ranhuras alongadas, cada uma das quais equipada com um elemento de suporte de elevação que pode alternar ao longo da ranhura alongada. A parte inferior da ranhura alongada possui um tubo de expansão que pode fazer com que o membro de suporte de elevação suba e desça. O corpo do eixo é dotado de uma entrada de ar que está em comunicação com o tubo de expansão. A característica é que o meio do corpo do eixo é fornecido com uma câmara de entrada de ar que penetra no corpo do eixo e está em comunicação com a entrada de ar, e vários canais de confluência que estão verticalmente em comunicação com a câmara de entrada de ar estão verticalmente em comunicação. Uma extremidade de cada canal de confluência na direção axial está em comunicação com a câmara de entrada de ar e a outra extremidade está em comunicação com a câmara de entrada de ar. A parte inferior da ranhura alongada é condutora. O tubo de expansão compreende superfícies de contato adjacentes à parte inferior do suporte de elevação e à parte inferior da ranhura alongada, bem como superfícies laterais estendidas conectando as duas superfícies de contato. O tubo de expansão está equipado com condutas que se estendem para os canais de convergência em cada canal de convergência.

Adotando a solução técnica acima, uma câmara de admissão é instalada no meio do eixo para penetrar no eixo, e a câmara de admissão é conectada ao tubo de expansão através de vários canais de confluência perpendiculares a ele. Quando a fonte de gás entra na câmara de admissão, ela entrará no canal de confluência separadamente da câmara de admissão e sua pressão de admissão será a mesma. Portanto, a pressão do ar entrará gradualmente no tubo de expansão através do conduíte do tubo de expansão, fazendo com que as várias posições do tubo de expansão se expandam de forma síncrona, o que pode resistir de forma estável ao suporte de elevação, e o suporte de elevação pode ser colocado de forma estável na ranhura alongada para elevação.

O modelo de utilidade é ainda configurado de modo que a seção transversal do lado estendido seja corrugada ou em forma de V.

Ao adotar a solução técnica acima, esta configuração torna a expansão do tubo de expansão mais estável e a face final que entra em conflito com o suporte de elevação pode ser levantada e abaixada suavemente.

O modelo de utilidade prevê ainda que o suporte de elevação compreenda um assento de elevação que fica em contato com o tubo de expansão e um bloco de elevação instalado no interior do assento de elevação. O assento de elevação é combinado com o bloco de elevação em uma ranhura de trilho-guia, e a abertura da ranhura alongada possui um degrau limite que é adaptado ao assento de elevação. A seção transversal do assento de elevação é em forma de T e possui um degrau de ombro limite que implementa o limite com o degrau limite. Ao adotar a solução técnica acima, esta configuração garante que o suporte de elevação tenha forças laterais e longitudinais durante o processo de elevação, garantindo que o suporte de elevação permaneça concêntrico com o eixo quando gira, sem tremer e sem afetar a expansão da tensão do produto.

O modelo de utilidade prevê ainda que uma ranhura de guia com um formato de seção transversal de "T" seja fornecida no assento de elevação, e o bloco de elevação compreende uma porção de guia em forma de "T" adaptada à ranhura de guia e uma porção de extensão conectada à porção de guia. A face final da porção de extensão é uma superfície em arco que corresponde à circunferência externa do eixo, e uma mola é fornecida entre a porção guia e a ranhura guia do assento de elevação.

Ao adotar a solução técnica acima, a estrutura é simples e o processamento e desmontagem são mais convenientes. O ajuste da mola tem efeito amortecedor, tornando o ponto de conflito entre o bloco de elevação e o produto mais estável e firme.

O modelo de utilidade prevê ainda que a seção transversal do canal de confluência é cônica, e a extremidade do canal de confluência que está em comunicação com a ranhura alongada é a extremidade grande, e a extremidade do canal de confluência que está em comunicação com a câmara de admissão é a extremidade pequena.

Ao adotar a solução técnica acima, a pressão do ar é definida para ser estável e a pressão do ar pode entrar no tubo de expansão uniformemente a partir do conduíte.

O modelo de utilidade é ainda configurado da seguinte forma: um canal de fluxo conectado ao canal de confluência é fornecido no eixo rotativo e uma sede de conexão de tubo de admissão é fornecida na outra extremidade do eixo rotativo em relação à extremidade conectada ao corpo do eixo. A sede de conexão do tubo de admissão é conectada ao corpo do eixo através de uma bucha de rolamento.

Entre eles, existe uma câmara de conexão entre a face final do assento de conexão do tubo de admissão voltado para o eixo giratório e o eixo giratório, que está conectado ao canal de fluxo. Há um anel de vedação entre a bucha do rolamento, a sede de conexão do tubo de admissão e o eixo rotativo.

Ao adotar a solução técnica acima, esta configuração facilita a instalação do tubo de admissão. Certifique-se de que o tubo de admissão não gire junto com o eixo giratório.
